מודל לינארי לתופעות – ייצוג ויישום

שיעור זה עוסק בקשר בין שני גדלים המתנהגים בקצב קבוע, ובדרך שבה אפשר לתאר אותו במשוואה, בגרף ובשפה מילולית. הרעיון המרכזי הוא שהמקדמים במשוואה אינם רק מספרים טכניים: הם מתארים את קצב השינוי ואת הערך ההתחלתי של התופעה. באמצעות הבנה זו אפשר לקרוא גרפים, להשוות הצעות ולפתור משוואות פשוטות בהקשרים כלכליים.

מהו מודל לינארי

מודל לינארי הוא תיאור מתמטי של קשר בין שני משתנים, שבו שינוי קבוע במשתנה אחד גורר שינוי קבוע במשתנה השני. אם בכל פעם שהמשתנה הבלתי תלוי גדל ב-1, המשתנה התלוי גדל תמיד באותו שיעור או קטן תמיד באותו שיעור, הקשר מתאים לתיאור ליניארי. דוגמאות יומיומיות הן הצטברות סכום קבוע בקופה מדי חודש, תשלום קבוע לכל מטר רבוע של שירות, או ירידה קבועה בערך מסוים לאורך זמן.

• משתנה בלתי תלוי: הגודל שנבחר או שמתקדם במצב הנתון, כמו זמן, גיל, שטח או כמות. נהוג לסמן אותו ב-x.
• משתנה תלוי: הגודל שמשתנה בעקבות המשתנה הבלתי תלוי, כמו מחיר, סכום בקופה או דופק. נהוג לסמן אותו ב-y.
• קצב שינוי קבוע: ההפרש בין ערכי y עבור הפרשי x שווים נשאר קבוע לאורך הנתונים.

לא כל תופעה מתאימה למודל לינארי. אם קצב השינוי של y אינו קבוע, למשל אם העלייה גדלה או קטנה ככל ש-x גדל, הייצוג הליניארי עלול לתת רק קירוב חלקי ולא תיאור מדויק. לכן לפני שימוש במודל כדאי לבדוק אם הנתונים אכן מראים קצב שינוי קבוע או אם יש לכך הצדקה בהקשר הבעיה.

הייצוג האלגברי y=ax+b ומשמעות המקדמים

הצורה האלגברית המקובלת של מודל לינארי היא y=ax+b. האות a מציינת את שיפוע הישר, והאות b מציינת את נקודת החיתוך של הישר עם ציר y. שני המקדמים קבועים, והם קובעים את מראה הישר ואת משמעותו בהקשר היישומי.

• השיפוע a הוא קצב השינוי של y ביחס ל-x. כאשר x גדל ב-1, הערך של y משתנה ב-a. אם a חיובי, הישר עולה; אם a שלילי, הישר יורד; אם a=0, הישר אופקי והערך של y אינו משתנה.
• נקודת החיתוך b היא הערך של y כאשר x=0. בבעיות כלכליות ויומיומיות רבות, b מייצג ערך התחלתי, תשלום קבוע או מצב ראשוני לפני שהתחיל השינוי.

לדוגמה, מודל לדופק מקסימלי משוער לפי גיל עשוי להיכתב כך: y=-x+220. במודל זה x הוא הגיל ו-y הוא הדופק המקסימלי. השיפוע הוא -1, כלומר עבור כל שנת גיל נוספת יורד הדופק המקסימלי בפעימה אחת. נקודת החיתוך היא 220, כלומר הערך של y בגיל 0 לפי המודל.

דוגמה כלכלית: הצעת מחיר שכוללת 700 ש"ח ייעוץ ועוד 10 ש"ח לכל מטר רבוע מתאימה למשוואה y=10x+700. כאן x הוא שטח הגינה במטרים רבועים, y הוא המחיר, b=700 הוא התשלום הקבוע, ו-a=10 הוא המחיר לכל מטר רבוע.

מעבר מייצוג אלגברי לגרף

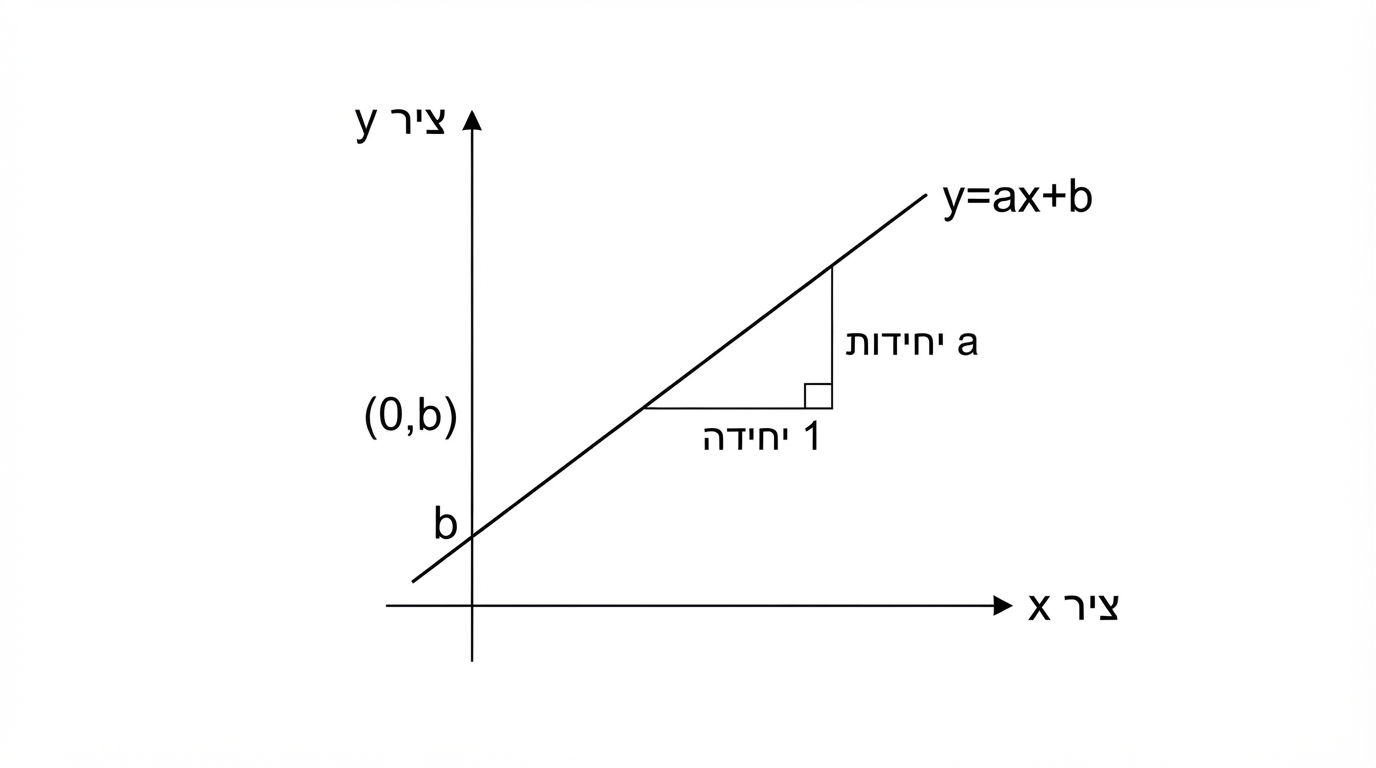

הגרף של משוואה מהצורה y=ax+b הוא ישר במערכת צירים. כדי לשרטט אותו, אפשר להתחיל בנקודת החיתוך עם ציר y, שהיא (0,b). לאחר מכן מסמנים נקודה נוספת בעזרת השיפוע: מתקדמים יחידה אחת ימינה לאורך ציר x, ואז מתקדמים a יחידות למעלה אם a חיובי. אם a שלילי, מתקדמים את הערך המוחלט של a יחידות למטה. לבסוף מחברים את שתי הנקודות בישר.

אם נתונה נקודה אחרת על הישר, אפשר להציב את שיעוריה במשוואה ולמצוא את b. אם נתונות שתי נקודות, אפשר לחשב תחילה את השיפוע לפי היחס בין הפרש ערכי y להפרש ערכי x, ואז למצוא את b. כאשר קוראים שיפוע מגרף, בוחרים שתי נקודות נוחות על הישר, סופרים את ההפרש האנכי ואת ההפרש האופקי, ומחלקים את ההפרש האנכי בהפרש האופקי. אם הישר יורד משמאל לימין, השיפוע שלילי.

שיפוע גדול יותר בערכו המוחלט מתאר ישר תלול יותר. שני ישרים בעלי שיפוע שווה הם מקבילים, ולכן אינם נחתכים אם הם שונים זה מזה. שני ישרים בעלי שיפועים שונים נחתכים בנקודה אחת בלבד, ונקודה זו חשובה בהשוואת מודלים.

קריאת גרף לינארי בבעיות כלכליות

קריאת גרף לינארי פירושה מעבר מתמונה למידע כמותי. ציר x מתאר בדרך כלל כמות, זמן או שטח, וציר y מתאר מחיר, סכום או ערך אחר. כל נקודה על הישר מייצגת זוג ערכים אפשרי: ערך אחד של x וערך מתאים של y. לפני הקריאה יש לשים לב ליחידות המידה ולקנה המידה של הצירים, כי אותה צורה גרפית עשויה להתפרש אחרת אם כל משבצת מייצגת ערך שונה.

• כדי למצוא את y עבור x נתון, מסמנים את הערך על ציר x, עולים או יורדים עד הישר, וקוראים את הערך על ציר y.
• כדי למצוא את x עבור y נתון, מסמנים את הערך על ציר y, זזים ימינה או שמאלה עד הישר, וקוראים את הערך על ציר x.
• כדי להשוות בין שני מודלים, בודקים איזה ישר גבוה יותר באותו ערך של x. הישר הגבוה יותר מתאר ערך גדול יותר של המשתנה התלוי.
• נקודת חיתוך של שני ישרים מתארת מצב שבו שני המודלים נותנים ערך שווה עבור אותו x.

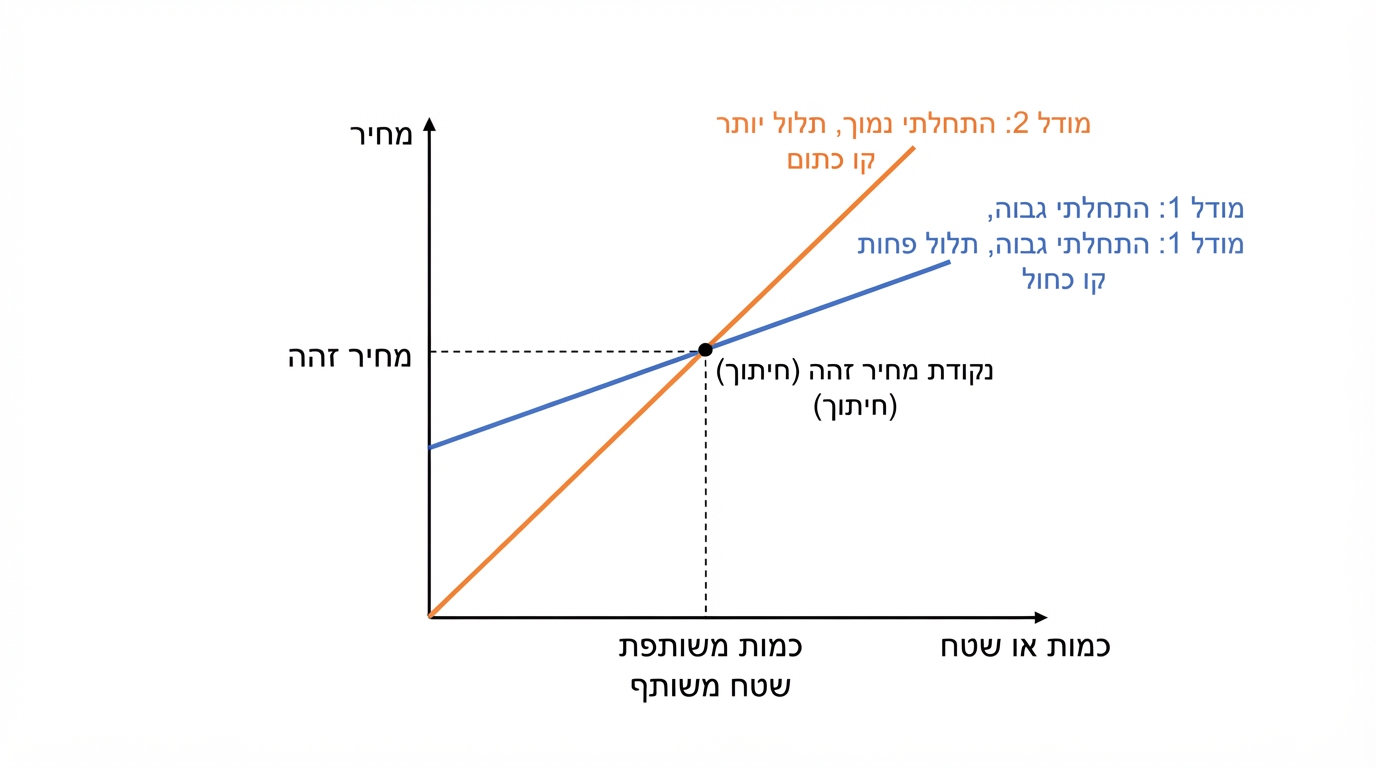

בהשוואת הצעות מחיר, b מייצג לרוב עלות קבועה, כגון דמי ייעוץ או תשלום ראשוני, ו-a מייצג עלות משתנה לכל יחידה. ישר שמתחיל גבוה על ציר y אך מתון יותר מתאר הצעה עם עלות קבועה גבוהה ותעריף נמוך. ישר שמתחיל נמוך אך תלול יותר מתאר הצעה עם עלות קבועה נמוכה ותעריף גבוה. נקודת החיתוך בין שני הישרים היא הכמות שבה המחיר בשתי ההצעות זהה. מצד אחד של הנקודה אחת ההצעות זולה יותר, ומצדה השני ההצעה השנייה זולה יותר.

פתרון משוואות ליניאריות במודל

כאשר המודל הליניארי ידוע, פעמים רבות צריך למצוא את הערך של x שבו y מקבל ערך מסוים. לשם כך פותרים משוואה ממעלה ראשונה. לדוגמה, אם קופת ועד בית מתוארת על ידי y=400x-1000, כאשר x הוא מספר החודשים ו-y הוא הסכום בקופה, אפשר לבדוק מתי הסכום יהיה 0 או מתי יהיה 3,000 שקלים. לבדיקת האיזון מתקבלת המשוואה 400x-1000=0, ולבדיקת הסכום של 3,000 שקלים מתקבלת המשוואה 400x-1000=3000.

דרך פתרון מסודרת:

• מעבירים אגפים כך שכל האיברים הכוללים את x יהיו באגף אחד, וכל המספרים באגף השני.
• מצמצמים איברים דומים בכל אגף.
• מחלקים את שני האגפים במקדם של x.
• בודקים אם התשובה הגיונית בהקשר הבעיה, למשל אם מספר החודשים אינו שלילי או אם המחיר אינו חורג מהנתונים.

כאשר משווים שני מודלים ליניאריים, למשל ax+b=cx+d, המשוואה מתארת את הערך שבו שני המודלים נותנים תוצאה שווה. מעבירים את האיברים עם x לאגף אחד ואת המספרים לאגף השני, ולאחר מכן מבודדים את x. אם לאחר הפישור מתקבלת טענה כמו 0=0, שני הישרים מתלכדים ולכן יש אינסוף פתרונות. אם מתקבלת טענה כמו 0=5, הישרים מקבילים ואין פתרון. כאשר x מייצג כמות או זמן, לעיתים יש משמעות רק לערכים אי־שליליים, ולכן פתרון שלילי עשוי להעיד על טעות או על חריגה מתחום התוקף של המודל.

שימוש בגרף לפתרון ולבקרה

אפשר לראות בשני אגפי המשוואה שתי פונקציות ליניאריות ולפתור את המשוואה באופן גרפי. משרטטים את הישרים במערכת צירים אחת, ונקודת החיתוך שלהם היא הפתרון. היתרון של הדרך הגרפית הוא בהצגה ויזואלית ברורה של היחס בין שני המודלים: אפשר לראות מיד אם אחד מהם גבוה יותר, אם הם נחתכים, ואם הם מקבילים.

החיסרון של הגרף הוא בחוסר הדיוק. קל לקרוא נקודות שבהן הערכים שלמים או פשוטים, אך קשה לקרוא במדויק נקודות שבהן הערכים שברים או מספרים גדולים. לכן הגרף אינו מחליף תמיד את הפתרון האלגברי המדויק, אבל הוא משמש כלי בקרה יעיל.

אם בגרף נראים שני ישרים שאינם מקבילים ונחתכים בנקודה אחת, לא סביר שבפתרון האלגברי התקבל שאין פתרון. אם בגרף נראים שני ישרים מקבילים, לא סביר שהאלגברה נתנה נקודת חיתוך יחידה. אם נקודת החיתוך שחושבה רחוקה מאוד מן הגרף, יש מקום לבדוק שגיאה בהצבה, בהעברת אגפים או בחישוב השיפוע.

התאמת מודל לינארי לנתונים

לעיתים המודל אינו נתון מראש, וצריך לבנות אותו מתוך טבלה, רשימה או תיאור מילולי. סימן ראשון להתאמה ליניארית הוא קצב שינוי קבוע: אם ערכי x גדלים בצעדים שווים וההפרשים בין ערכי y המתאימים קבועים, סביר שהקשר ליניארי. אם ההפרשים אינם קבועים, ייתכן שהמודל הליניארי אינו מתאים או שהוא מתאים רק לתחום מצומצם.

את השיפוע מחשבים בעזרת שתי נקודות: מחלקים את הפרש ערכי y בהפרש ערכי x. לדוגמה, אם עבור x=2 מתקבל y=5 ועבור x=5 מתקבל y=11, השיפוע הוא 2, כי הפרש y הוא 6 והפרש x הוא 3. לאחר מציאת השיפוע, מציבים את אחת הנקודות במשוואה y=ax+b ומוצאים את b. אם נתון ערך התחלתי עבור x=0, אפשר לקרוא את b ישירות מן הנתונים.

במודל שמתקבל אפשר להשתמש בשלושה אופנים מרכזיים: חישוב ערך המשתנה התלוי עבור ערך נתון של המשתנה הבלתי תלוי; מציאת הערך של המשתנה הבלתי תלוי שבו מתקבל ערך רצוי; והשוואה בין שני מודלים או בין שתי אפשרויות פעולה. בכך המודל הליניארי הופך מנוסחה סתמית לכלי לקבלת החלטות בבעיות כלכליות ויומיומיות.
